【型號】：Q61F/Q67F/Q41F/Q47F等 【球體】：
【口徑】：DN15 - DN1200 【密封】：
【壓力】： 【溫度】：
【閥體】：ST37.8、304，A105等 【介質】：
鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

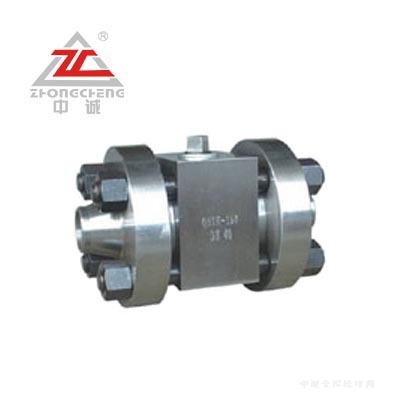

一、Q61F/N對焊高壓鍛鋼球閥產品特征：
公稱壓力：16-32MPa
適用溫度范圍:-20～232℃～350℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
二、Q61F/N對焊高壓鍛鋼球閥主要零件材料：
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q61N-160/320C Q661N-160/320C | A105、45 | 1C18Ni9Ti12Mo9Ti | 鑄鐵WCB | 聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL | 聚四氟乙烯PTFE 對位聚苯PPL |
硝酸類 | Q61N-160/320P Q661N-160/320P | 304/1C18Ni9Ti | 304/1C18Ni9Ti | |||
醋酸類 | Q61N-160/320R Q661N-160/320R | 316/1C18Ni9Ti12Mo2Ti | 316/1C18Ni9Ti12Mo2Ti |
三、Q61F/N對焊高壓鍛鋼球閥PN16MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 尺寸 | |||||
L | L1 | D | D1 | H | L0 | ||
Q61F/N-160 Q661F/N-160 | 10 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
四、Q61F/N對焊高壓鍛鋼球閥PN32MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 氣動裝置 | 尺寸 | |||||
L | L1 | D | D1 | H | L0 | |||
Q61F/N-160 Q661F/N-320 | 10 | QD60 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | QD100 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | QD100 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | QD100 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | QD150 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | QD150 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | QD150 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
100 | 430 | 188 | 320 | 118 | 245 | 800 | ||
二、Q61F/N對焊高壓鍛鋼球閥主要零件材料：
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q61N-160/320C Q661N-160/320C | A105、45 | 1C18Ni9Ti12Mo9Ti | 鑄鐵WCB | 聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL | 聚四氟乙烯PTFE 對位聚苯PPL |
硝酸類 | Q61N-160/320P Q661N-160/320P | 304/1C18Ni9Ti | 304/1C18Ni9Ti | |||
醋酸類 | Q61N-160/320R Q661N-160/320R | 316/1C18Ni9Ti12Mo2Ti | 316/1C18Ni9Ti12Mo2Ti |
三、Q61F/N對焊高壓鍛鋼球閥PN16MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 尺寸 | |||||
L | L1 | D | D1 | H | L0 | ||
Q61F/N-160 Q661F/N-160 | 10 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | |
四、Q61F/N對焊高壓鍛鋼球閥PN32MPa主要連接尺寸及重量：
型號 | 公稱壓力 | 氣動裝置 | 尺寸 | |||||
L | L1 | D | D1 | H | L0 | |||
Q61F/N-160 Q661F/N-320 | 10 | QD60 | 150 | 60 | 90 | 18 | 58 | 220 |
15 | QD100 | 170 | 70 | 100 | 23 | 62 | 220 | |
20 | QD100 | 191 | 81 | 110 | 29 | 75 | 250 | |
25 | QD100 | 205 | 95 | 115 | 36 | 80 | 250 | |
32 | QD150 | 230 | 110 | 150 | 43 | 96 | 300 | |
40 | QD150 | 260 | 120 | 170 | 49 | 111 | 400 | |
50 | QD150 | 330 | 140 | 200 | 61 | 128 | 400 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | ||
80 | 380 | 160 | 270 | 105 | 200 | 600 | ||
100 | 430 | 188 | 320 | 118 | 245 | 800 | ||
